前言

        3D列印是屬於增量製造，也就是在電腦控制下不斷添加材料一層層疊上原料的過程。1981年，名古屋市工業研究所的小玉秀男發明了兩種利用光硬化聚合物的增材製造三維塑料模型的方法。之後在1984年，三維系統公司的查克·赫爾（Chuck Hull）設計了STL（立體光刻）檔案格式，該格式被廣泛應用於3D列印。
        3D列印的基本原則為建模、列印與完成。3D列印的應用非常廣泛，不但可以滿足客製化的要求，在生活家用小物、醫療器械、教育研究、藝術、服裝、建築、汽車、飛機甚至武器等方面都可以利用3D列印。

線上建模工具Tinkercad

         Tinkercad是一個容易操作的線上3D圖案設計與建模的應用服務。適合設計師、教師和孩子以及喜愛自造的社會大眾使用。運用Tinkercad可以製作玩具、模型、家居裝飾、甚至珠寶等。
        在Google上輸入Tinkercad關鍵字即可搜尋到Tinkercad的網路服務。網址為：
https://www.tinkercad.com/

• Tinkercad操作簡介

1. 第一次使用Tinkercad要先註冊，按下右上角 "Sing Up"輸入出生地/國家、生日、E-Mail及設定密碼即可完成註冊手續。

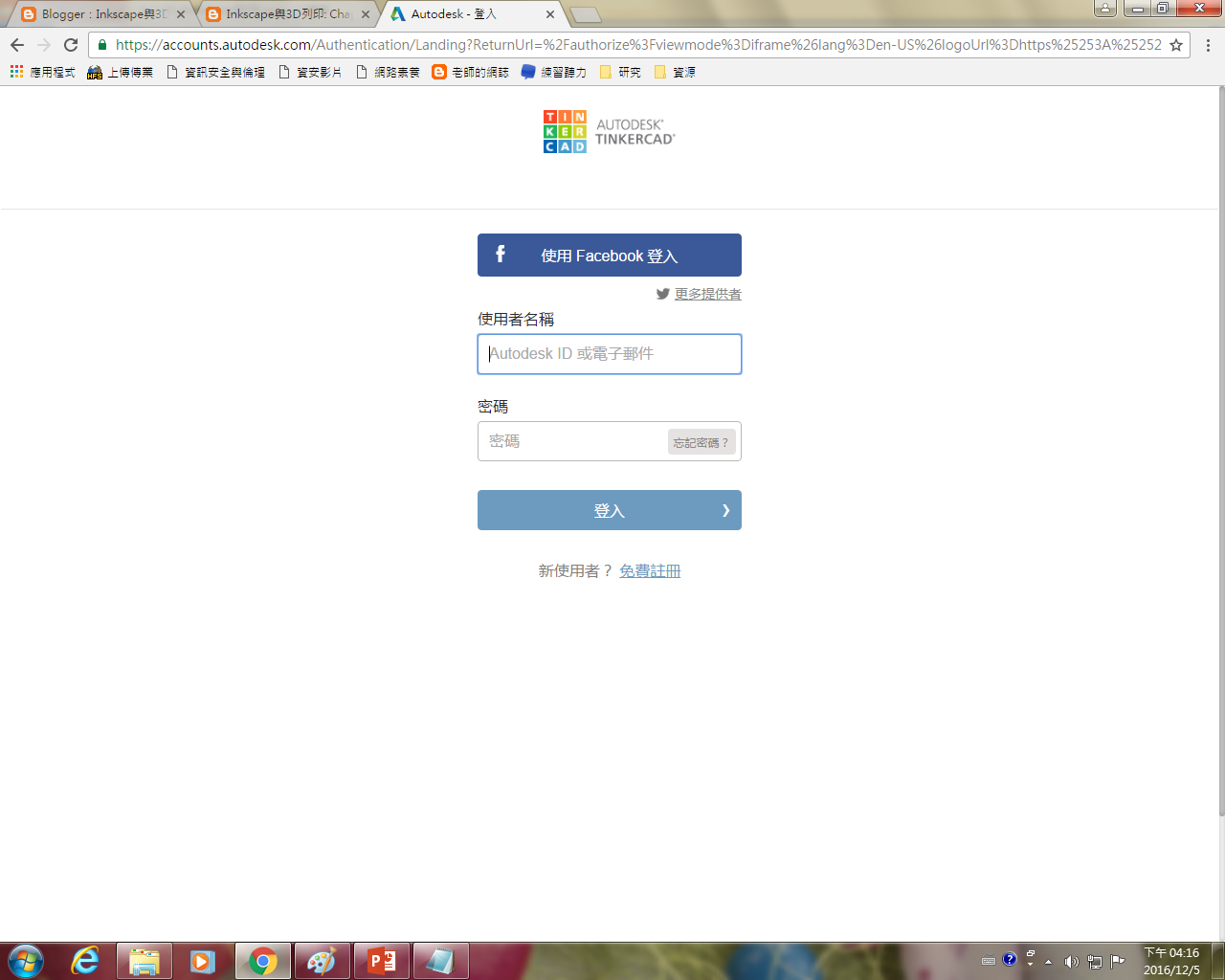

2. 每次使用Tinkercad建模必須登入帳號(E-Mail)及密碼才可開始使用。按下右上角"Sing In"即可進入登入畫面。

3. 首次註冊登入Tinkercad會被導入教學課程中。

4. 如果使用是Chrome瀏覽器，可以按下滑鼠右鍵，在選單中選擇"翻譯成中文(繁體)"這樣操作這個雲端服務會更親切一些。

5. 如果急著想開始設計自己的3D模型，必須離開此教學課程頁面，否則無法儲存作品。按下Tinkercad的彩色圖示，即可離開此頁面回到首頁。

6. 在Tinkercad的首頁中按下"Create new design"或中文化之後的"創建新設計"即可開始建模。

7. Tinkercad的設計建模簡介。


• 使用Tinkercad開始建模

1. 製作一個名牌鑰匙圈需要三大步驟，一是設計一塊模板，接著是建置姓名文字模型，最後是在底板上打洞，如此才能繫上鍊子或鑰匙圈。

2. 首先在右側圖型工具箱中選取一個圖形，在設定長50mm，寬20mm，高1mm。

3. 或是使用尺規工具調整底板物件的大小尺寸。尺規工具在畫面右側"助手/統治者"，使用滑鼠將工具拉到物件旁邊即可看到物件詳細尺寸。

4. 接著使用文字工具輸入名稱。文字工具在畫面右側"外型發電機/Tinkercad/文本"，使用滑鼠點擊一下"文本"工具，將"文本"工具拉到工作區即可。

5. 將"文本"工具放置在工作區之後，請輸入想輸入的文字，例如：Rebecca。

6. 接著調整字的大小、位置並將整個文字物件拉高1mm。拉高的方法：將滑鼠移到字的中央位置，會看到一個小圓錐體變紅色，按住滑鼠左鍵輕輕拉動即可。

7. 檢視一下底板物件和文字物件是否有接合好。在工作區按下滑鼠右鍵隨意滑動即可觀察各個視角。

8. 這個建模的檔案並不會影響我們之後使用3D列印後的成品顏色，但為視覺效果較好，可以在此設定物件顏色。

9. 擔心兩個或兩個以上的物件彼此分離，可以將物件們群組起來。

10. 為求視覺效果，可以在此設定保留群組物件原來的顏色。

11. 最後使用打洞工具打洞。使用"孔"工具，調整大小位置即可。亦可使用"調整工具來設定水平對齊或垂直對齊。

12. 再群組一次即可獲得一個簡單的名牌，修改屬性(設定檔名)並下載STL檔案即可使用3D列印機製造出成品。











• Tinkercad名牌建模後的小變化

1. 先解開群組。

2. 修改字型為Tinos有大小寫區分。

3. 修改字型為Majorsnafu

4. 調整調整字的大小、位置並將整個文字高度設為3mm。

5. 將文字物件穿過底板物件，並將文字物件設定為簍空。

6. 再次群組即可複製檔案再修改屬性(另存新檔)並下載3D打印檔案。
